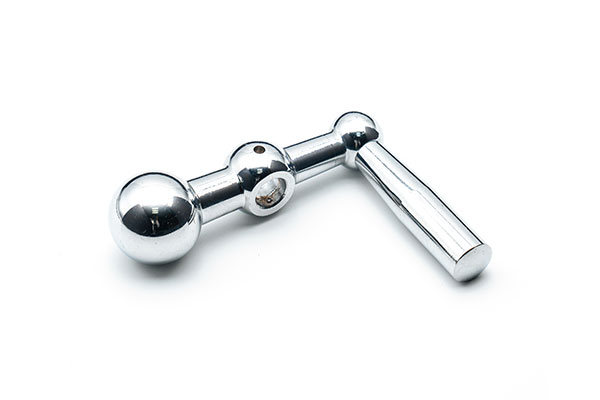

單柄對重手柄
【產品型號】HY8310.9
【執行標準】JB/T 7270.9-2014
【產品材質】鋼/不銹鋼
【表面處理】噴砂或鍍亮鉻/原色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

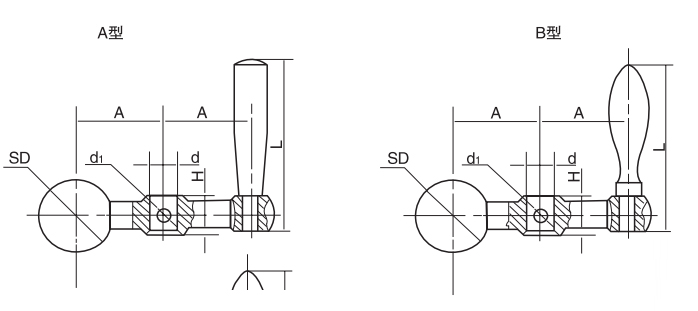

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | A | SD | L | d | d? | H |
| HY8310.9\A8x25 | HY8310.9\B8x25 | 25 | 20 | 50 | 8 | 3 | 11 |
| HY8310.9\A10x32 | HY8310.9\B10x32 | 32 | 25 | 63 | 10 | 3 | 14 |
| HY8310.9\A12x40(50) | HY8310.9\B12x40(50) | 40/50 | 32 | 80 | 12 | 4 | 18 |
| HY8310.9\A14x63 | HY8310.9\B14x63 | 63 | 38 | 102 | 14 | 5 | 22 |
| HY8310.9\A16x80 | HY8310.9\B16x80 | 80 | 38 | 102 | 16 | 5 | 22 |
| HY8310.9\A18x100 | HY8310.9\B18x100 | 100 | 45 | 130 | 18 | 6 | 28 |
| HY8310.9S\A10x32 | HY8310.9S\B10x32 | 32 | 25 | 63 | 10 | 3 | 14.3 |
| HY8310.9S\A12x40 | HY8310.9S\B12x40 | 40 | 32 | 80 | 12 | 4 | 17.46 |
| HY8310.9S\A12x50 | HY8310.9S\B12x50 | 50 | 32 | 80 | 12 | 4 | 18 |
技術信息
| 型號 | 材料 | 表面處理 | ||
| 曲柄 | 手柄 | 曲柄 | 手柄 | |
| HY8310.9 | 鋼 | 鋼 | 噴砂或鍍亮鉻 | 噴砂或鍍亮鉻 |
| HY8310.9S | 不銹鋼SUS304 | 不銹鋼SUS304 | 原色 | 原色 |
| 產品概述： | HY8310.9型單柄對重手柄是一款結構合理、性能可靠、應用廣泛的手動操作部件，能夠滿足不同行業和場景的使用需求。 |
| 產品特點： | ◆ 單柄設計：結構緊湊，操作方便，節省空間； |
| ◆ 對重結構：有效平衡手柄重量，操作更省力； | |
| ◆ 多種表面處理：滿足不同場景和應用需求； | |
| ◆ 符合國家標準：質量可靠，安全放心。 | |
| 應用領域： | 機床設備、工程機械、農業機械、紡織機械； |
| 其他需要手動操作的工業設備。 |
抱歉，該型號暫無3D模型！
