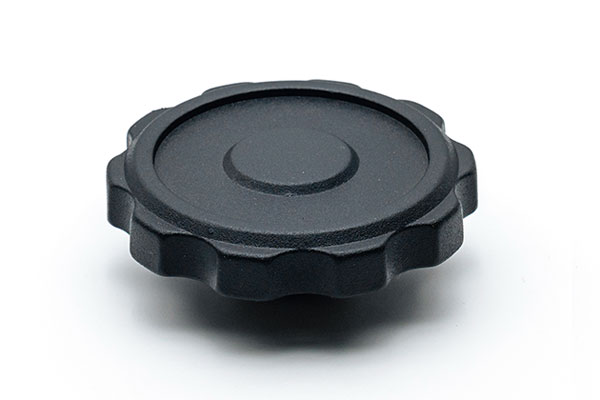

小波紋手輪
【產品型號】HY8313.1
【執行標準】JB/T 7273.1-2014
【產品材質】鋁合金/膠木
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

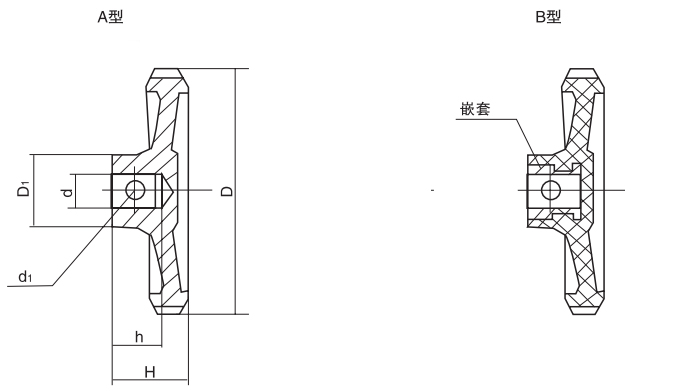

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 鋁合金 | 膠木 | D | H | D? | d | h | d? |
| HY8313.1\A8x63 | HY8313.1\B8x63 | 63 | 20 | 18 | 8 | 14 | 3 |
| HY8313.1\A10x80 | HY8313.1\B10x80 | 80 | 24 | 22 | 10 | 16 | 3 |
| HY8313.1\A12x100 | HY8313.1\B12x100 | 100 | 28 | 28 | 12 | 18 | 4 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鋁合金\ 膠木 | 黑色 |
※ 裝配類型：A型材質為鋁合金；B型材質為膠木，平式盲孔嵌套帶側銷孔。
※ 特殊要求說明：安裝孔大小及鋁手輪表面處理可按客戶要求加工定制。
| 產品概述： | 小波紋手輪HY8313.1外形美觀，握感舒適，操作容易；適用于機械或管道上的校準與調節，可達到方便、穩定、精確的技術要求。 | |
| 產品特點： | ◆ | A型 鋁合金 黑色磨砂； |
| ◆ | B型 膠木 黑色光面； | |
| ◆ | 無手柄孔無手柄。 | |
| 安裝方式： | 側銷固定型 | |
抱歉，該型號暫無3D模型！
